XL4001, 2A, 150KHZ, BUCK DC DC COMVERTER, WITH CONSTANT CURRENT LOOP.




Ampla faixa de tensão de entrada de 4.5V a 40V
Saída ajustável de 1.235V a 37V
 Saída Mínima 1.5V
 Freqüência de comutação fixa de 150kHz
A Capacidade de corrente de saída constante 2A
 Transistor de potência de otimização interno
 Excelente regulação de linha e carga
Capability Capacidade de desligamento TTL
Pin Pino ON / OFF com função de histerese
 Com loop de corrente constante de saída
 Função de desligamento térmico integrada
 Função de limite de corrente incorporada
 Saída de proteção contra sobretensão incorporada

O XL4001 é uma frequência fixa de 150KHz
Conversor DC / DC buck PWM (abaixador),
capaz de conduzir uma carga 2A com alta
eficiência, baixa ondulação e excelente linha e
regulação de carga. Exigindo um mínimo
número de componentes externos, o regulador
é simples de usar e inclui recursos internos
compensação de frequência e um
oscilador de frequência fixa.
O circuito de controle PWM é capaz de ajustar o
taxa de serviço linearmente de 0 a 100%. Uma habilitação
função, uma função de proteção contra sobrecorrente
é construído dentro. Uma compensação interna
bloco é incorporado para minimizar a
contagem de componentes.

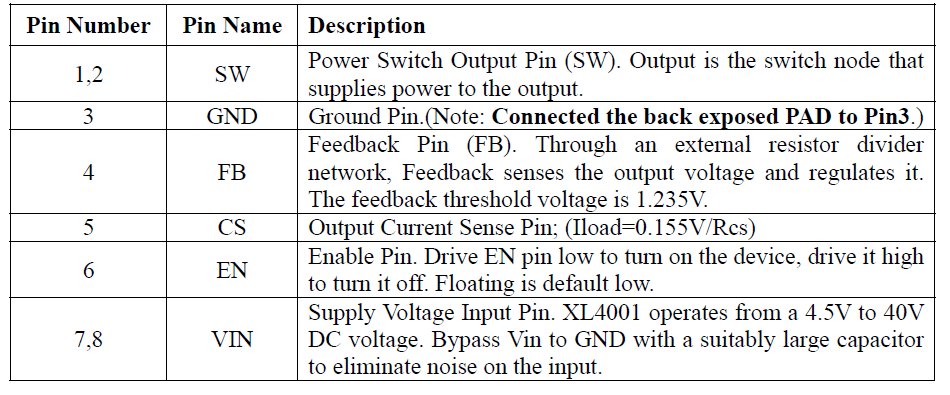

                                                  PINAGEM E CARACTERÍSTICAS



DC DC SUBSTITUIU O AN1117-33, O FAMOSO REGULADOR 3V3 QUE ALIMENTA AS MEMORIAS FLASH E MICROPROCESSADORES  QUE AINDA E USADO NO DIAS DE HOJE, MAIS, COM A EVOLUÇÃO DOS MICRO PEÇAS OS DC DC ENTRARÃO DE VEZ NO MERCADO DA MICROELETRÔNICA, ABAIXO ALGUMAS FOTOS DE DC DC STEP-UP.

 Na figura abaixo alguns modelo já montado e comercializado no Mercado livre




 conversor CC/CC (ou DC/DC) é um circuito eletrônico que converte uma tensão ou corrente contínua que tem uma determinada amplitude, em outra tensão ou corrente contínua com outra amplitude diferente. o que tenho a dizer que muitas vezes nao tem tensão de saida, nao quer dizer que esteja queimado tendo que fazer uma analisse de que esta sendo alimentado pelo conversor DC DC nao esquecendo que exitem proteções.
